      "качество  И эффективность !"
­­

­­

­­

Датчики учета пассажиропотока

Датчик пассажиропотока ПП-01
Датчик пассажиропотока ПП-01
­
10800
руб.
Купить

Краткое  описание:

Назначение датчика пассажиропотока "ПП-01" - подсчёт входящих/выходящих пассажиров транспортных средств типа автобус, троллейбус и другие виды общественного транспорта.

При помощи данного блока производится мониторинг количества входящих и выходящих пассажиров при условии оптимальной дистанции до объекта считывания не более 50 см и не менее 10 см.Для получения максимально точных результатов измеритель устанавливать над проходом с направленным вниз прозрачным окном.Шина RS485 соединяет прибор с блоком мониторинга или дискретным выходом.

Технические характеристики:

Напряжение питания 12 В…36В

Потребляемый ток не более40мА

Оптимальное расстояние до считываемого объекта 10…50 см

Габариты (без учета выступающих частей) 52х50х35 мм или 64х58х35

Cтепень защиты IP-65 (IEC 529) и NEMA 4 (защита от пыли и влаги)

Выходы RS485 (19200) и «сухой контакт»

Масса не более100 г



Модельный ряд:





Версия ПП-01  Протокол ПП-01  Эмуляция ДУТ  Импульсный выход  Частотный выход
ПП-01 v.1.0 (снят с производства)­ поддерживает­ нет  поддерживает  нет­
ПП-01 v.2.0­ ­поддерживает­ поддерживает­  нет ­ нет­
ПП-01 v.2.1­ поддерживает­­ поддерживает­­ поддерживает­  поддерживает­­




1) Протокол ПП-01 (подключение по RS485)

Открытый протокол (подробное описание в документе «Формат сообщений ПП-01»).

Возможность считывания по одному сетевому адресу (по выбору - с 01 до FF) значения датчиков «входящих» и «выходящих», и при необходимости обнуления датчиков.

Максимальное значение датчика: 65535

2) Эмуляция ДУТ (подключение по RS485)

Позволяет подключать датчик ПП-01 как два датчика топлива.

Измеритель отвечает по адресам N+4 и N+5 (где N - установленный сетевой адрес в программе конфигурации).

Количество пассажиров отражается в графах «Уровень» и «Частота» протокола LLS:

Максимальное значение датчика: 4095

3) Импульсный режим (подключение по дискретному выходу)

На дискретном выходе создается одиночный импульс «замыканием на ноль» в течении 200 мс при каждом входе/выходе пассажира.

Датчик в трекере работает в этом же режиме и его максимальное число ограничено параметрами трекера.Поскольку дискретный выход сделан по

Принцип открытого коллектора («сухой контакт»), по которому сделан дискретный выход, требует либо включения внутренней подтяжки на «+» внутри блока, либо установки подтягивающего.

4) Частотный режим.

На дискретных выходах генерируется частота в диапазоне 300 – 1323Гц (1 гц. = 1 человек).

Данный режим позволяет снимать с датчика либо состояние счетчика входящих, либо состояние счетчика выходящих.

Максимальное значение датчика: 1023.

Выводы блока:

+ Uпит – красный

GND (Земля) – черный

Лин. А RS 485 - оранжевый

Лин. В RS 485 – белый

Дискретный выход «+1» - зеленый

Дискретный выход «-1» - бело-красный

Вход разрешения счета – синий.

При замыкании на землю счет разрешен.

Подача Uпит на этот провод запрещена.

Блок должен быть установлен над дверью.

Комплектация:

-Блок пассажиропотока «ПП-01» 1 шт.

-Программатор (опция) 1 шт.

-Паспорт 1 шт.

Схема подключения.zip

Размер файла: 61.90 кб

Подключение ПП-1

Скачать

Config_PP-01.zip

Размер файла: 267.89 кб

Конфигуратор

Скачать

montazh-pp01.doc

Размер файла: 9.82 мб

Рекомендации по монтажу

Скачать


Декларация ПП-1

FS50 SERIES PHOTOELECTRIC SENSORS SPECIFICATIONS(AC/DC)­
FS50 SERIES PHOTOELECTRIC SENSORS SPECIFICATIONS(AC/DC)­
Ик-датчик­
4000
руб.
Купить

Инфро-красный датчик FS50 SERIES PHOTOELECTRIC SENSOR

Можно использовать для автоматического подсчета пассажиров и посетителей .

Датчик устойчив к перепадам температуры и имеет защиту от попадания влаги.

Сроки поставки - от 4 недель по предоплате .

Стоимость на опт и количеству уточняйте у менеджера.

Opposed mode: sn=20m / 40m
Diffuse mode: sn=100mm-400mm / 20cm-1m / 20cm-1.8m / 30cm-2m
Retroreflective mode: sn=10m
Polarized reflective mode: sn=6mHouse size: 50x50x18mm

Nominal Voltage 12-240VDC / 24-240VACMains Frequency 50/60HzTolerance ±10%SnHysteresis 10%Emission .

Infrared(880nM)red(660nM)Output Relay SPDTMax. Output Current 3A/30V AC, 1A/220V ACPower consumption <2.5VAYellow LED Output indicatorGreen LED Supply indicatorSensitivity Adjustment Trimmer 1 tumSwitching Frequency 10 HzResponse Time 20mSStart Up Delay <300mSTemperature Limits -10 ~ +60℃Light Immunity >10.000LuxProtection Degree IP65Cable Length 2m(5x0.30mm2)Connect Euro styleSensing object -white paperReflectors D83EMC IEC 60947-5-2, Parts7.2.6.1.2.3 or RFI>10V/m(in 30-1000MHZ), EFT>1KV, ESD>4KV(contact)Voltage Withstand Ability IEC 60947-5-2, Part8.3.3.4 or 500VDC for one min, between all supply terminals connected together and enclosureInsulation Resistance >20M , With 500v dc megger between all supply terminals connected together and enclosureVibration Resistance IEC 60947-5-2, Part 7.4.2 or 10-55HZ, 1.0mm amplitude in x, y and z directions for 30 minShock Resistance IEC 60947-5-2, Part 7.4.1 or 30g 11ms in x, y and z directions for six time eachWeight-cable output-(connector) 180g (125g)

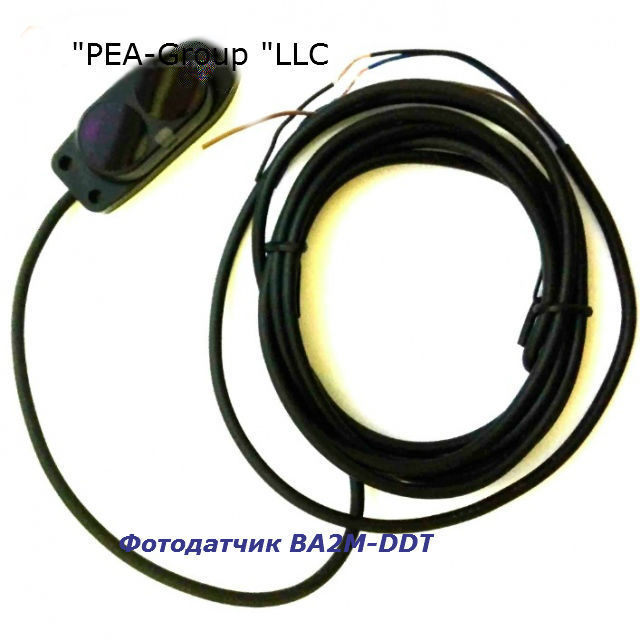

Миниатюрный фотоэлектрический датчик с приемом луча от отражателя, 12-24 VDC, NPN, до 2 метров - BA2M-DDT Autonics
Миниатюрный фотоэлектрический датчик с приемом луча от отражателя, 12-24 VDC, NPN, до 2 метров - BA2M-DDT Autonics
Миниатюрный датчик диффузного типа с увеличенным расстоянием срабатывания.Датчики серии BA2M имеют влагозащищенную конструкцию со степенью защиты IP64, кроме того серия полнилась новыми моделями с режимом срабатывания на затемнение.Датчики серии BA2M отличаются увеличенным расстоянием срабатывания (до 2 м) за счет использования высококачественной оптики и имеют функцию регулировки чувствительности, которая значительно повышает удобство использования.Возможности миниатюрного фотоэлектрического датчика BA2M-DDT-P Autonics.Миниатюрный размерРегистрация объекта на больших расстояниях с помощью особой оптической конструкцииВстроенный стабильный световой принимающий индикаторВстроенная функция чувствительной настройкиДисплей LED двухцветныйСтепень защиты IP50 (защита от попадания пыли)
Техническое описание миниатюрного фотоэлектрического датчика BA2M-DDT Autonics.
Габаритные размеры 19 мм x 15,5 мм x 48,5 ммТип срабатывания датчика: Прием луча от отражателяРасстояние срабатывания: 2 мОбъект измерения: Прозрачный, полупрозрачный, непрозрачныйЗадержка срабатывания: 1 мсНапряжение питания: 12-24 VDC ±10% (пульсация двойной амплитуды: макс. 10%)Потребляемый ток: Макс 15 мА (макс 30 мА, если выход установлен в положение ON (вкл))Выход управления: NPN выход c открытым коллекторомНапряжение нагрузки: макс. 26,4 VDCТок нагрузки: макс.100 мАОстаточное напряжение NPN: Макс. 1 BольтРежим работы: На светИсточник света: Инфракрасный светодиод (модулированный 850 нм)Приемник: Фото диод (встроенный IC)Настройка: Встроенный потенциометр (VR)Цепь защиты: Защита от переполюсовки и короткого замыканияИндикаторы: 2- цветный светодиод (режим работы: красный, режим ожидания: желтый (зеленый + красный))Соединение: Кабель 2 метра.Степень защиты: IP50Рабочая температура: -20 +550СВес 50 г
3950
руб.
Купить
